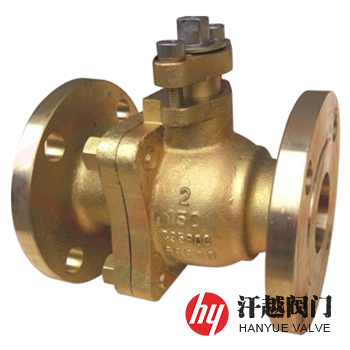

鎳鋁青銅球閥產品概述
鎳鋁青銅球閥是一種閥體、連接體、閥桿及球體等零部件采用C95800、C95500、C63200或ZCuAl9Fe4Ni4Mn2等牌號材質鑄造或鍛造而成，常用于海水、硫酸鹽及氯化物等耐腐蝕工況環境中用來接通、切斷、分配和改變介質流向的球閥，該材料是一種高強度耐磨耐蝕青銅合金，具有優異的耐應力腐蝕、耐腐蝕疲勞、耐侵蝕腐蝕、耐空泡腐蝕、耐海生物污損等性能。本產品使用溫度一般在300℃以下，壓力在1.6~4.0MPa之間。
鎳鋁青銅球閥耐海水均勻腐蝕、空泡腐蝕和腐蝕疲勞強度的性能與超級不銹鋼相當，并具有優良的導熱性能，良好的耐磨損性能和抗海生物污損能力，而且價格低廉。因此從價格和腐蝕性能角度考慮，該產品完全滿足海水管路系統的需要。本產品具有很高的綜合力學性能，在大氣、淡水和海水中均有優良的耐蝕性，腐蝕疲憊強度高，主要在300℃以下工況使用，在海水、硫酸鹽和各種氯化物溶液等腐蝕性介質中運用較廣。
鎳鋁青銅球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | B148 C95800 | B148 C95500 | B150 C63200 | B62 C83600 |
2 | 連 接 體 | B148 C95800 | B148 C95500 | B150 C63200 | B62 C83600 |
3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、青銅+表面硬化處理 | |||
4 | 球 體 | B148 C95800 | B148 C95500 | B150 C63200 | B62 C83600 |
5 | 閥 桿 | B148 C95800 | B148 C95500 | B150 C63200 | B62 C83600 |
6 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||
7 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
鎳鋁青銅球閥性能規范
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | API 6D-2014、API 608-2008、ASME B16.34-2013 | |||
結構長度 | API 6D-2014、ASME B16.10-2017 | |||
連接法蘭 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | |||
檢驗試驗 | API 6D-2014、API 598-2016 | |||
鎳鋁青銅球閥外型尺寸
公稱壓力 Class | 公稱尺寸 NPS | 尺寸 | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
14 | 686 | 535 | 476.3 | 412.8 | 33.4-1.6 | 12-28.5 | |
16 | 762 | 595 | 539.8 | 469.9 | 35.0-1.6 | 16-28.5 | |
18 | 864 | 635 | 577.9 | 533.4 | 38.1-1.6 | 16-32 | |
20 | 914 | 700 | 635.0 | 584.2 | 41.3-1.6 | 20-32 | |
22 | 1016 | 750 | 692.2 | 641.4 | 44.5-1.6 | 20-35 | |
24 | 1067 | 815 | 749.3 | 692.2 | 46.1-1.6 | 20-35 | |
鎳鋁青銅球閥結構圖
如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明球閥類型，公稱通徑、公稱壓力、閥體和內件材質、使用介質和介質溫度、法蘭標準及法蘭密封面形式等，本產品可根據工況需要設計成浮動球球閥、固定球球閥、三通球閥(Y型、T型、L型)、四通球閥、V型球閥及偏心半球閥等。
