全自動清洗過濾器在機體部位均配置了吊裝環，打開包裝木箱，取出隨機配件，利用鋼繩或?qū)Ｓ玫蹉^起吊，吊裝與就位時，請注意保持平穩，防止設備損壞。設備就位后即可進行現場安裝。

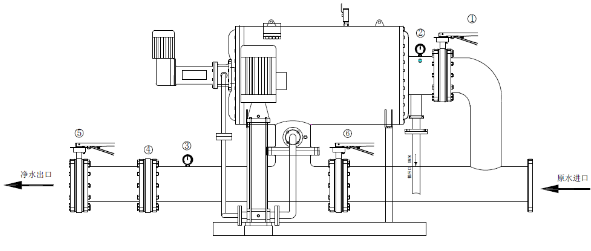

現場安裝如下圖所示：

①進水蝶閥     ②進水壓力表    ③出水壓力表    ④出水止回閥    ⑤出水蝶閥    ⑥旁通蝶閥

全自動清洗過濾器安裝時應注意以下事項：

1、全自動清洗過濾器必須裝在泵的出口，在過濾機的出水口必須要安裝止回閥，防止突然停水時產生瞬間負壓和背壓造成濾網損壞。

2、全自動清洗過濾器安裝的管網應保證壓力穩定，且在設備允許的壓力范圍內。

3、設備應保持水平安裝，排污口(DN50)不得上揚，安裝時拐彎要盡量少，確保排水暢通。

4、過濾機進出水口之間應設置旁通閥，以備系統故障或檢修時使用。

5、設備進出水管路上須設置壓力表，便于觀測系統運行壓力及壓力損失。

6、全自動清洗過濾器出水管路上應設置取樣放空閥，便于調試時濾后水取樣以及長期停機保存前的設備放空。

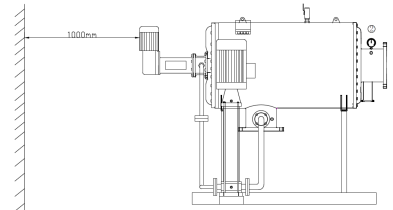

7、全自動清洗過濾器安裝時四周應預留出檢修空間。
